背景技術

[0002]隨著社會經濟和科學技術的不斷發展,各個領域的產品日趨繁多,但是人們對其性能及美觀度的要求卻越來越苛刻.燈飾品作為人們?nèi)粘Ｉ钪胁豢扇鄙俚奈锲?/span>,人們對其無論是從性能上.效用上及美觀度上都有日益嚴格的要求。

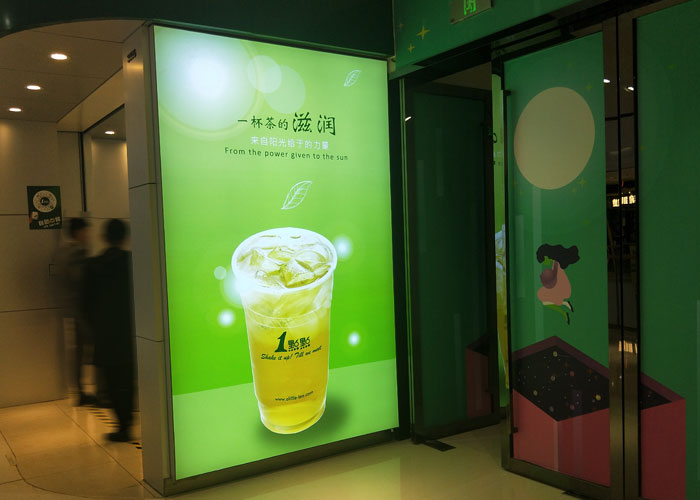

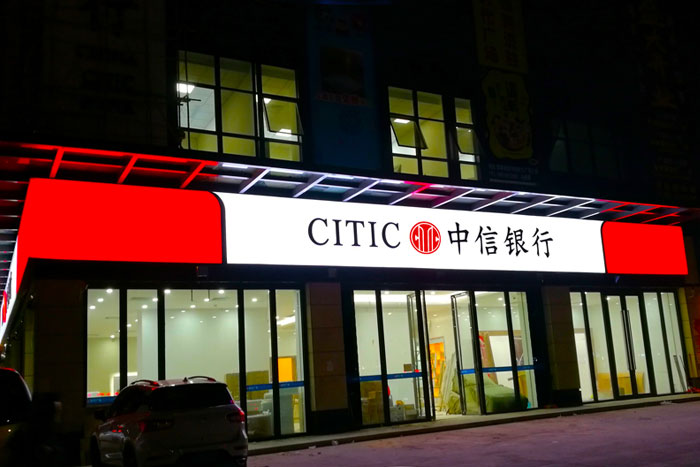

[0003]市場上常見的燈飾,特別是廣告燈箱、牌示燈箱等,都會存在邊框。邊框大影響使用效果、邊框小固定不安全,這樣存在既影響美觀又實用性差的問題,不能夠滿足人們的需求.所以,市場越來越多采用無邊框燈箱,但現有的無邊框燈箱內采用的燈條通常需要排列安裝很多條,或直接安裝日光燈管,這種結構存在著有黑邊、陰影,影響使用效果,破壞美觀等問題。

發明內容

[0004]本發明的目的是提供一種無邊框燈箱的LED燈條結構,安裝方便,使無邊框燈箱等效效果更好。

[0005] 本發明提供了如下的技術方案:

[0006] 一種無邊框燈箱的LED燈條結構,包括反光座和燈罩,所述燈罩安裝在所述反光座上,所述燈罩為透明弧面燈罩,所述反光座和所述燈罩的兩端分別設有連接安裝座,一端所述連接安裝座設有凸起的電極連接片,所述電極連接片上設有凹槽,另一端所述連接安裝座設有電極凹槽,所述電極凹槽與所述電極連接片相匹配,所述連接安裝座上下相對兩側分別設有安裝凹槽和凸起,所述安裝凹槽和所述凸起相匹配,所述連接安裝座與所述燈罩的弧面連接處設有彈片。

[o007]優選的,所述連接安裝座內設有獨立的電源控制板,所述電源控制板通過所述電極連接片或所述電極凹槽連接市電。

[0008]優選的,所述凹槽與所述電極凹槽的側壁卡接。

[0009]優選的,所述反光座上等距排列設有LED燈片。

[0010]優選的,所述反光座內設有反光面,所述反光面沿其中心線具有一定角度。[0011]本發明的有益效果是:通過燈條結構設計,可以使燈條自由組合,安裝方便,且采用的燈罩和燈座結構,使得無邊框燈箱等效效果更好,無黑邊、陰影、破壞美觀等問題。
